在應對節能減排這一未來社會發展核心趨勢的背景下，燃氣鍋爐作為關鍵的能源轉化與應用設施，其效能與能源利用效率成為了焦點。鑒于此，杭州杭鍋電氣科技有限公司致力于研究并創新燃氣啟動鍋爐的控制系統技術，以達成更精妙且高效的能源管理與調控體系，顯得尤為迫切。
現今，發電廠對啟動鍋爐自動化水平的需求持續攀升，期望其能迅速響應啟動、維持穩定運行，并確保安全停機。為順應這一需求，引入“一鍵式”啟停操控機制顯得尤為重要，旨在實現啟動與停機過程的全自動化，簡化操作流程，消除操作誤差。該技術創新的核心在于實現實時監控鍋爐運行狀態，并實施精準調控，從而推動鍋爐運行效率與能源利用率的最優化。
目前該項技術已成功應用于杭鍋電氣科技承接的四川某9H燃氣電廠的啟動鍋爐項目，該項目集成了前沿的APS（Automatic Plant Start-up and Shut down System）功能，實現了啟動與停機的一鍵化操作，極大地減輕了人工干預的負擔，在節約人工成本的同時顯著降低了人為操作失誤的發生概率。近期該項目已正常投產運行。

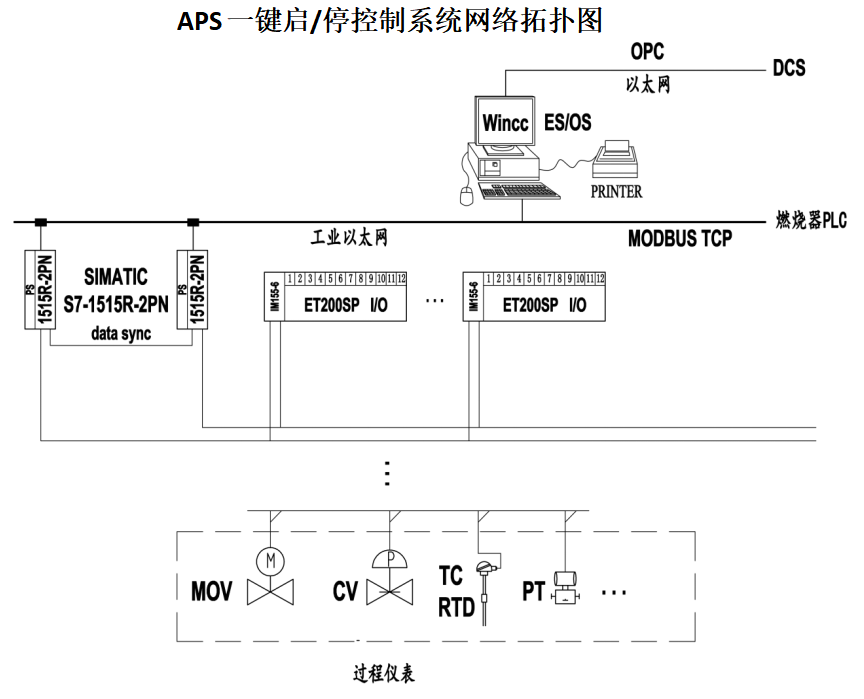

本項目采用了Siemens S7-1500系列的冗余PLC系統，以滿足對復雜控制的需求。同時，工控機搭配了Wincc工控軟件平臺，不僅強化了系統運行的安全穩定性，還實現了對鍋爐運作狀態的精準監控與管理。

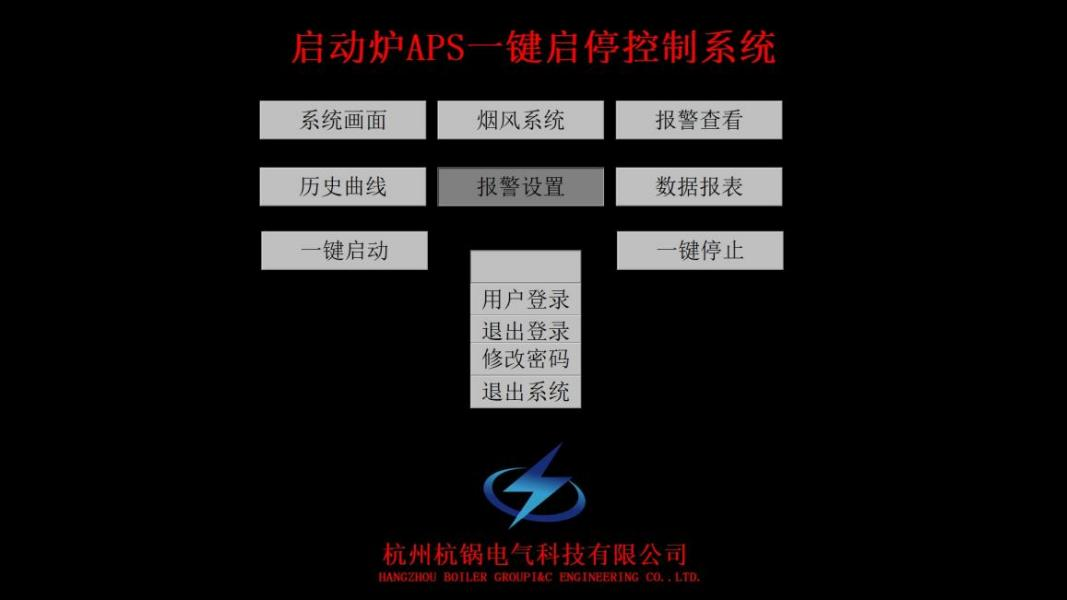

控制畫面截圖
啟動鍋爐的一鍵啟/停功能，旨在實現鍋爐從冷態到產出合格蒸汽的全過程自動化控制。通過自動化技術優化鍋爐的運營管理，達到高效、安全、環保的運行目標。通過一個按鈕即可完成鍋爐從啟動到運行或從運行到停止的全過程，無需人工逐一操作多個控制環節，大大降低了操作員的工作負擔。
APS一鍵啟/?？刂葡到y(tǒng)的控制分子系統包括：數據采集DAS、模擬量控制MCS、順序控制SCS、鍋爐爐膛安全監控FSSS、協調控制系統CCS、給水全程控制FWCS、燃燒管理系統BMS。
在APS控制系統中預設的安全檢查和聯鎖保護邏輯在一鍵啟/停過程中自動執行，確保所有必要條件均滿足后才進行操作，避免了因人為誤操作導致的安全事故，在確保其穩定運行的同時，實現一小時內完成啟動鍋爐所有的啟動流程。
APS控制系統中集成了多個PID（Proportional Integral Derivative）控制算法，實現鍋爐系統中關鍵參數的精準調控。如將主蒸汽溫度穩定在目標溫度±3℃范圍內，汽包水位控制在目標水位±8mm以內。這些PID控制算法有效保障了鍋爐的運行穩定性。

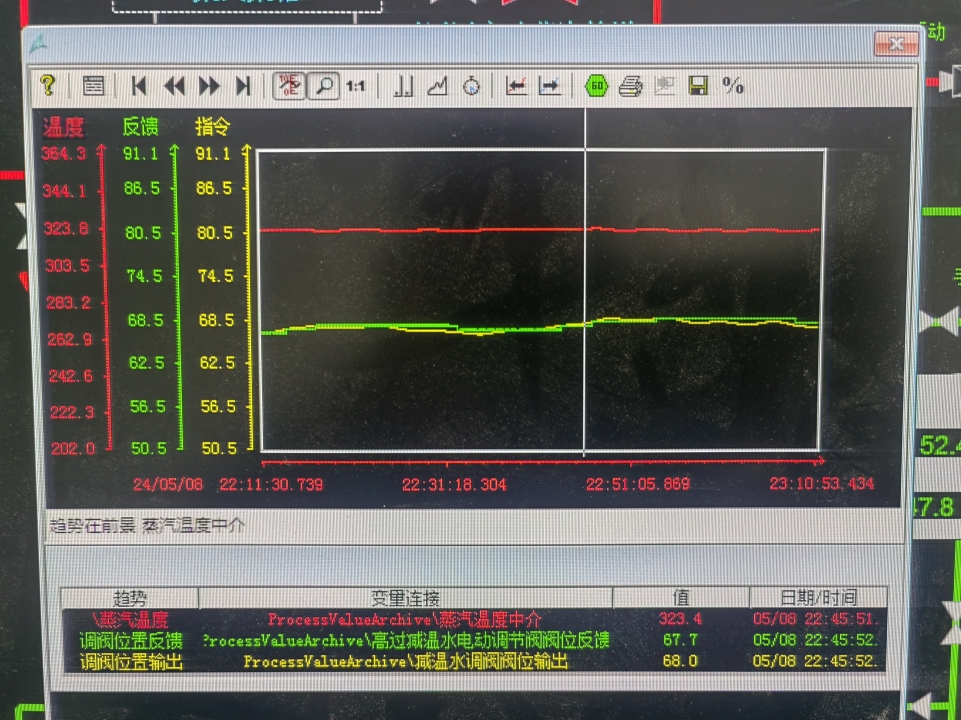

主蒸汽溫度PID控制效果曲線

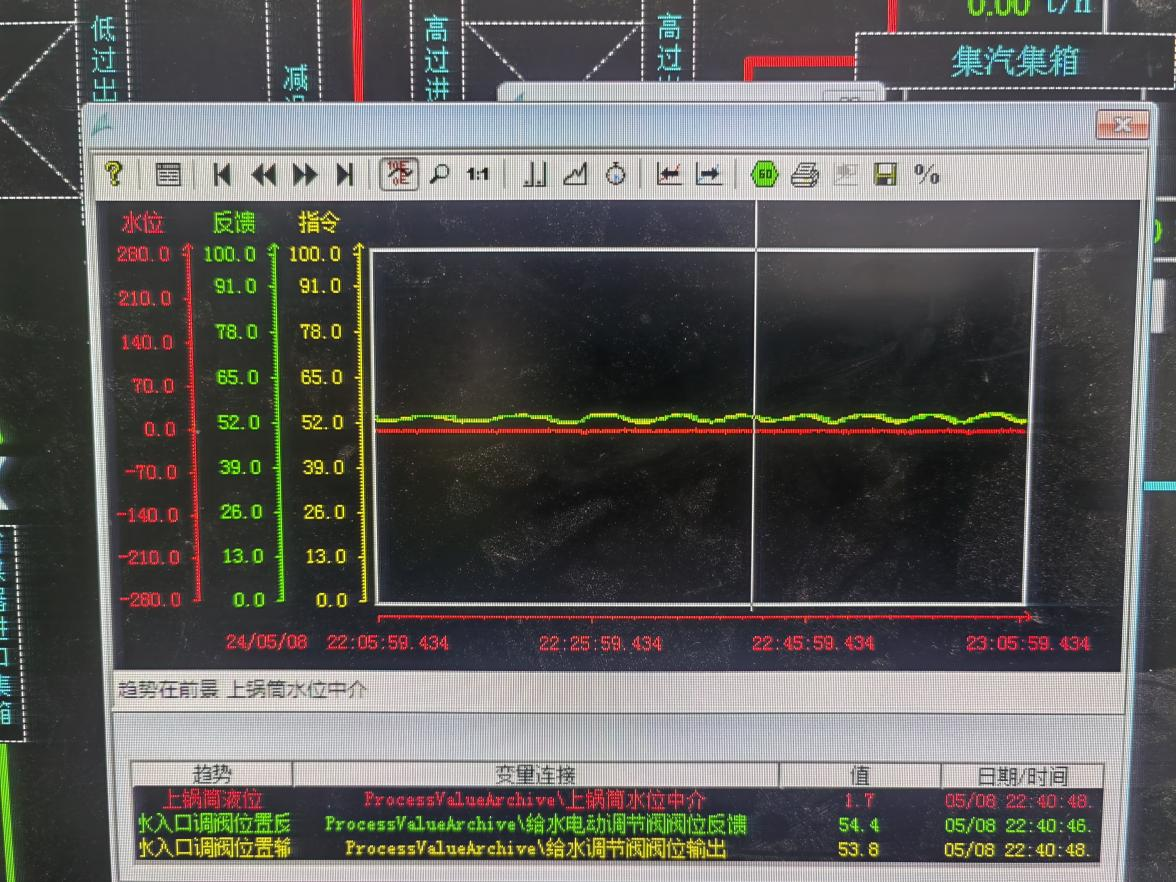

汽包水位PID控制效果曲線
APS 技術的應用效果包括：
（1）減人。APS一鍵啟/停降低了運行人員的工作強度，可減少運行人員工作量約75%。減少了運行人員參與工作的人數，每個值人數減少約30%；
（2）減少啟動時間。每次啟機的時間縮短約21%；
（3）降低了運行人員的操作失誤率。APS技術降低了運行人員的操作失誤率，降低約70%。
本次啟動鍋爐APS系統的調試成功，標志著的不僅是一次技術突破的里程碑，更為行業生動描繪了科技進步在引領經典產業革新與重塑中的關鍵角色。我們深信，隨著智能化與自動化技術日益廣泛的滲透，未來的生產模式將躍升至更高效率、更加環保且可持續發展的新階段。四川某9H燃機工程燃氣啟動鍋爐項目的這一先行實踐，無異于在工業4.0的征途上點燃了一束光，指引著我們向著智能制造的深遠未來邁進。在此，我們誠邀各界同仁，共同把握科技脈搏，開創智慧生產的新紀元，攜手踏上這場意義非凡的探索旅程。
